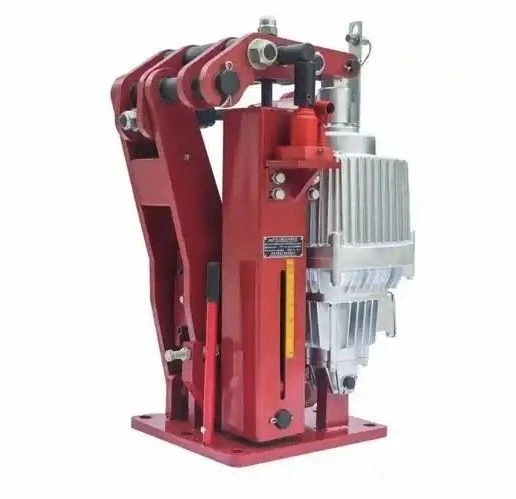

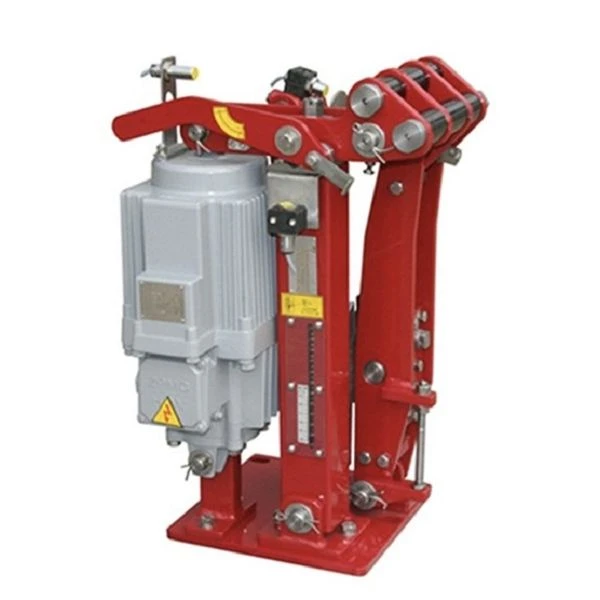

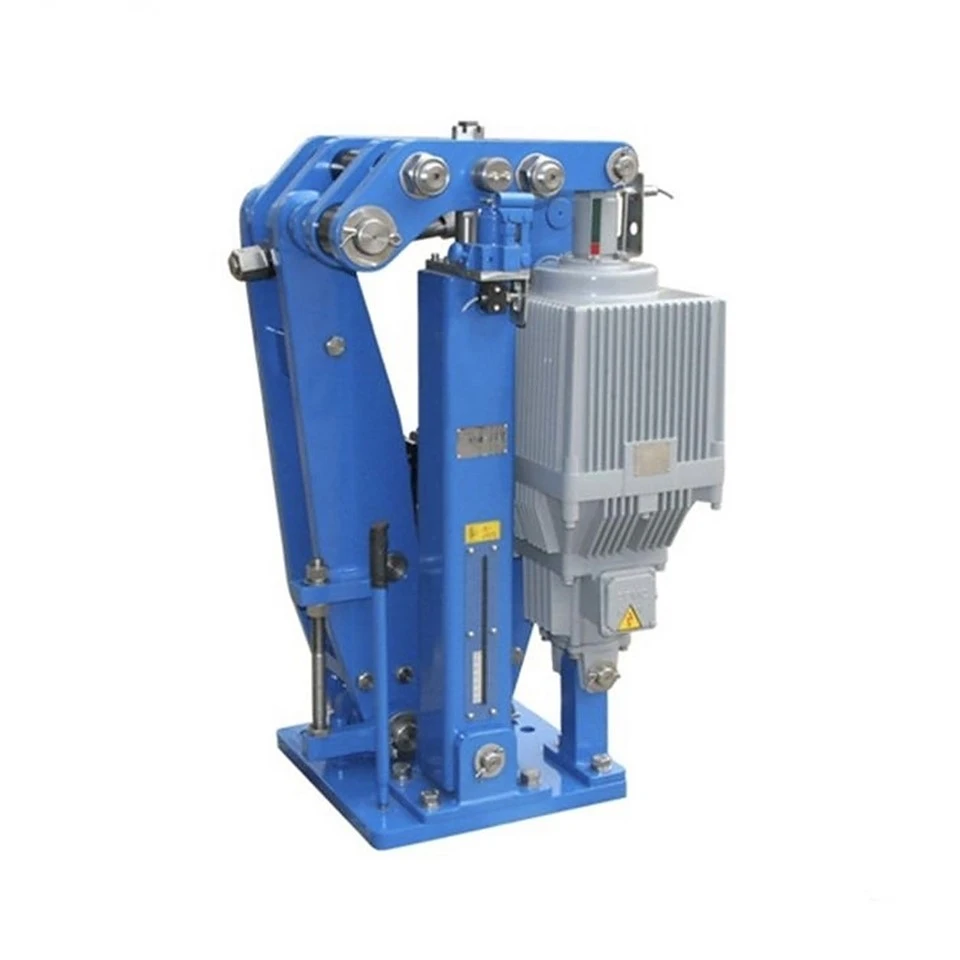

Apraksts

YP sērijas elektriskās hidrauliskās disku bremzes ir lieljaudas{0}}rūpnieciskās bremzēšanas risinājumi, kas izstrādāti palēnināšanai, noturēšanai un avārijas apturēšanai celtņos, konveijeros, kalnrūpniecības iekārtās, metalurģijas iekārtās, ostu apstrādes sistēmās un vēja enerģijas iekārtās.

Šīs bremzes ir pieejamas vairākos griezes momenta diapazonos un disku diametros, un tās var konfigurēt tā, lai tās atbilstu OEM iekārtu ražotāju, rūpniecisko sistēmu integratoru un globālo izplatītāju prasībām.

Darbības princips

Neatbilstoša bremzēšana (izslēgta):Atsperes spēks piestiprina spilventiņus pie diska, nodrošinot noturēšanas griezes momentu pat jaudas zuduma laikā.

Bremžu atlaišana (ieslēgta):Dzinējs saspiež atsperi un izpleš bremžu sviras, atbrīvojot disku vienmērīgai darbībai.

Tehniskās priekšrocības

Zema-apkope:Automātiskā loku izlīdzināšana un nodiluma kompensācija nodrošina stabilu bremzēšanas griezes momentu bez manuālas regulēšanas.

Ātri un efektīvi:Pašeļļojošie-gultņi nodrošina vienmērīgu bremzēšanu 0,25–0,4 s.

Viegli kopjams:PLC{0}}gatavi gala slēdži, iesprausts-kasetņu bremžu kluči un iebūvēta-griezes momenta skala vienkāršo darbību un apkopi.

Izvēles konfigurācija un piederumi

Lai atbilstu lokalizētiem režģa standartiem un konkrētiem inženiertehniskajiem izkārtojumiem, mēs piedāvājam pielāgojamus papildinājumus{0}}.

Manuālās atlaišanas svira:Mehāniskajai bremžu atlaišanai strāvas padeves pārtraukumu vai uzstādīšanas apkopes laikā.

Pielāgoti sprieguma dzinēji:Standarta 380V–415V/50Hz, ar 220V, 440V, 460V, 690V (50/60Hz) konfigurācijām, kas pieejamas globālai jaudas atbilstībai.

Bargas vides pakete:Jūras pretkorozijas krāsošana (C4/C5 standarti) ostas celtņiem un piekrastes vēja videi.

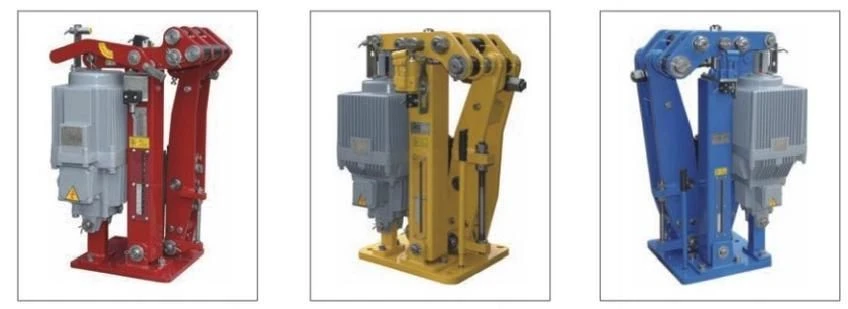

product-848-309

YP1.YP2.YP3 sērija

YP11.YP21.YP31.YP32 sērija

YP41 sērija

Lietojumprogrammu saderība

YP sērija ir piemērota lielas noslodzes{0}}rūpnieciskajām bremžu sistēmām, tostarp:

Celtņu pacelšanas un pārvietošanas sistēmas

Kalnrūpniecības konveijers un pacelšanas iekārtas

Tērauda rūpnīcas un metalurģijas apstrādes līnijas

Ostas pārkraušanas un konteineru celtņi

Vēja turbīnu pagrieziena un bremžu sistēmas

Vispārējās rūpnieciskās piedziņas un transmisijas sistēmas

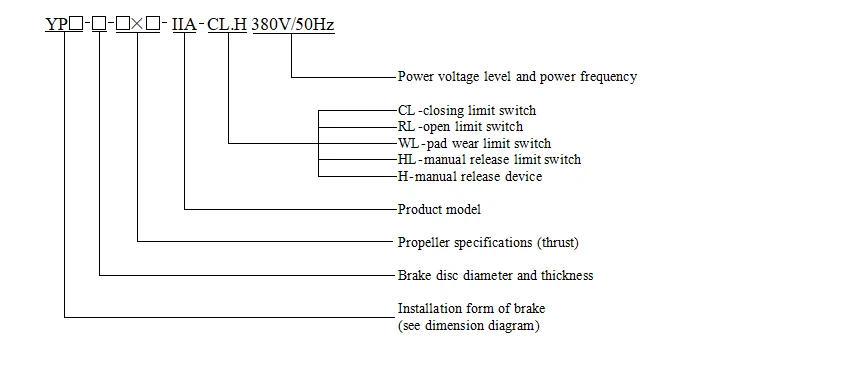

Modeļa apzīmējums

product-867-366

YP1, YP2 sērijas elektro-hidrauliskās disku bremzes

YP1, YP2 sērijas kopējie un uzstādīšanas izmēri

product-1200-870

YP1 sērijas disku bremžu izmēri un tehniskie parametri

Dzinēja modelis	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F		w	M		A1		A2		A3	C1		C2	T1		T2
																			Aveids	Bveids				Veids	Bveids		Aveids	Bveids	Aveids	Bveids
Ed220-50	230	685	845	526	218	70	120	80	180	18	14	20	20	300		300	80		260	250	180		150	245	280	80	197	160	160	197
Ed300-50
Ed500-60																			300	250				260	320		254	194	194	254
Ed800-60
Izmēri, kas saistīti ar bremžu diskiem								Tehniskie parametri (mm)
Bremžu diska diametrs d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Atbilstoši dzinēji										Bremžu diska diametrs											Visa mašīnas svars(kg)
								Dzinēja modelis			Jauda (W)		Nominālā strāva(A)		Svars(kg)			315		355		400		450		500
315	20	0.7~0.9		235	120	117.5	58											Maksimālais bremzēšanas moments μ=0.4³⁾
355	20			275	160	137.5	78	Ed220-50			120		0.38		10			280		320									85
400	20			320	205	160	100	Ed300-50			250		0.78		14			400		450		500							88
450	20			370	255	185	125	Ed500-60			370		1.34		23					710		800		900		1000			94
500	20			420	305	210	150	Ed800-60			550		1.52		25					1150		1350		1560		1750			96

YP1 sērijas disku bremžu izmēri un tehniskie parametri

Dzinējsmodelis	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F		W	M		A1		A2		A3	C1		C2	T1		T2
																			Aveids	Bveids				Aveids	Bveids		Aveids	Bveids	Aveids	Bveids
Ed500-60	280	965	1170	695	195	90	140	130	130	22	15	20	20	370		375	90		335	295	225		190	305	365	92	254	194	194	254
Ed800-60
Ed1250-60																			335	310				325	355		268	240	240	268
Ed2000-60
Ed3000-60
Izmēri, kas saistīti ar bremžu diskiem								Tehniskie parametri (mm)
Bremžu diska diametrs d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Atbilstoši dzinēji										Bremžu diska diametrs											Visa mašīnas svars(kg)
								Dzinēja modelis			Jauda (W)		Nominālā strāva(A)		Svars(kg)			450		500		560		630		710
450	30	0.7~1.1		350	200	175	105											Maksimālais bremzēšanas moments μ=0.4³⁾
500	30			400	250	200	130	Ed500-60			370		1.34		23			1000		1150		1350							166
560	30			460	310	230	160	Ed800-60			550		1.52		25			1600		1800		2120		2500					169
630	30			530	380	265	195	Ed1250-60			550		152		40			2500		2875		3350		4000		4500			185
710	30			610	460	305	235	Ed2000-60			750		1.98		40			4000		4500		5400		6300		7100			189
								Ed3000-60			900		2.21		42			4600		5300		6300		7300		8400			192

Piezīme

s=Viena-sānu bremžu loka pazemināšanas distance.
d4= Maksimālais pieļaujamais sakabes ārējais diametrs.
Berzes koeficients ir atbilstošā berzes materiāla vidējā vērtība.

YP3 sērijas elektro-hidrauliskās disku bremzes

YP3 sērijas kopējie un uzstādīšanas izmēri

product-1200-882

YP3 sērijas disku bremžu izmēri un tehniskie parametri

Dzinējsmodelis	h1	H	H1	H2	H3	b	k	k1	k2	d1		n	n1	n2	F		W	M		A1		A2		A3	C1			C2	T1		T2
																				Aveids	Bveids				Aveids	Bveids			Aveids	Bveids	Aveids	Bveids
Ed1250-60	370	1115	145	880	345	120	160	180	180	27		20	30	50	410		460	110		340	310	286		240	340	370		113	268	240	240	268
Ed2000-60
Ed3000-60
Izmēri, kas saistīti ar bremžu diskiem								Tehniskie parametri
Bremžu diska diametrs d2	b1	S¹⁾		d3	d4 ²⁾	e	p	Atbilstoši dzinēji											Bremžu diska diametrs												Visa mašīnas svars(kg)
								Dzinēja modelis			Jauda (W)			Nominālā strāva(A)		Svars(kg)			630		710		800		900		1000		1250
630	30	0.7~1.3		500	310	250	170												Maksimālais bremzēšanas moments μ=0.4³⁾
710	30			580	390	290	210	Ed1250-60			550			1.52		40			3750		4500		5000		5600						302
800	30			670	480	335	255	Ed2000-60			750			1.98		40			6000		7100		8000		9100		10500				306
900	30			770	580	385	305	Ed3000-60			900			2.21		42			9000		10500		12000		13650		15600		20000		313
1000	30			870	680	435	355	Piezīme: 1) s=atkāpšanās attālums katrai sānu daļai.2)d4=maksimālais pieļaujamais sakabes ārējais diametrs.3) Berzes koeficients ir atbilstošā berzes materiāla vidējā vērtība.
1250	30			1120	930	560	480

YP11, YP21 sērijas elektro-hidrauliskās disku bremzes

YP11, YP21 sērijas kopējie un uzstādīšanas izmēri

product-1200-814

YP11 sērijas disku bremžu izmēri un tehniskie parametri

Dzinējsmodelis	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1		A2		A3	C1		c2	T1			T2
																						Aveids	Bveids		Aveids		Bveids	Aveids	Bveids
Ed220-50	160	545	685	360	195	52	200	80	150	14	15	15	20	230	270	52	185		190		135	215	255	65	197		160	160	197
Ed300-50
Izmēri, kas saistīti ar bremžu diskiem								Tehniskie parametri
Bremžu diska diametrs d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Atbilstoši dzinēji								Bremžu diska diametrs												Visa mašīnas svars(kg)
								Dzinēja modelis		Jauda (W)		Nominālā strāva(A)		Svars(kg)		250		280		315		355	400	450I		500
250	20	0.7~0.9		195	110	97.5	60									Maksimālais bremzēšanas moments μ=0.4³⁾
280	20			225	130	112.5	75	Ed220-50		120		0.38		10		200		230		260		300	345	395		445		53
315	20			260	160	130	92.5	Ed300-50		250		0.78		14		270		310		355		410	470	540		610		54
355	20			300	205	150	112.5
400	20			345	250	172.5	135
450	20			395	300	197.5	160
500	20			445	350	222.5	185

YP21 sērijas disku bremžu izmēri un tehniskie parametri

Dzinējsmodelis	h	h1	H	H1	H2	H3		b	k	k1	k2	d1	n1	n2	F	w	M	A1		A2		A3	C1		c2		T1		T2
																		Aveids	Bveids				Aveids	Bveids			Aveids	Bveids	Aveids	Bveids
Ed500-60	20	230	750	925	510	248		70	260	145	145	18	25	35	330	360	90	285	240	225		175	275	335	85		254	194	194	254
Ed800-60
Izmēri, kas saistīti ar bremžu diskiem										Tehniskie parametri
Bremžu diska diametrs d2	b1	S ¹⁾		d3	d4 ²⁾		e	p		Atbilstoši dzinēji									Bremžu diska diametrs										Visa mašīnas svars(kg)
										Dzinēja modelis			Jauda (W)		Nominālā strāva(A)		Svars(kg)		355		400		450	500		560		630
355	30	0.7~1.1		275	145		137.5	72.5											Maksimālais bremzēšanas moments μ=0.4³⁾
400	30			320	190		160	95		Ed500-60			370		1.34		23		935		1085		1255	1425		1630		1870	135
450	30			370	240		185	120		Ed800-60			550		1.52		25				1600l		1850	2100		2400		2750	137
500	30			420	290		210	145
560	30			480	350		240	175
630	30			550	450		275	210
Piezīme: 1. s=viena-sānu bremžu loka pazemināšanas attālums.2. d4= Maksimālais pieļaujamais sakabes ārējais diametrs.3. Berzes koeficients ir atbilstošā berzes materiāla vidējā vērtība.

YP31, YP32 sērijas elektro-hidrauliskās disku bremzes

YP31, YP32 sērijas kopējie un uzstādīšanas izmēri

product-1200-826

YP31 sērijas disku bremžu izmēri un tehniskie parametri

Dzinējsmodelis	h1	H	H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1	A2	A3	C1			C2	T1		T2
																				Aveids	Bveids			Aveids	Bveids	Aveids	Bveids
Ed1250-60	280	820	860	610	405	90	320	180	180	27	24	25	35	390	430	105	295	295	240	335	360		105	268	240	240	268
Ed2000-60
Ed3000-60
Izmēri, kas saistīti ar bremžu diskiem							Tehniskie parametri
Bremžu diska diametrs d2	b1	S ¹⁾	d3	d4 ²⁾	e	p	Atbilstoši dzinēji								Bremžu diska diametrs											Visa mašīnas svars(kg)
							Dzinēja modelis			Jauda (W)	Nominālā strāva(A)		Svars(kg)		450	500	560	630	710	800		900		1000	1100
450	30	0.7~1.1	350	190	175	95									Maksimālais bremzēšanas moments μ=0.4³⁾
500	30		400	240	200	120	Ed1250-60			550	1.52		40		2700	3100	3550	4100	4700	5400						230
560	30		460	300	230	150	Ed2000-60			750	198		40		4300	5000	5750	6600	7600	8800						234
630	30		530	370	265	185	Ed3000-60			900	2.21		42					9700	11200	12800		14700		16500	18150	240
710	30		610	450	305	225
800	30		700	540	350	270
900	30		800	640	400	320
1000	30		900	740	450	370
1100	30		1000	840	500	420

YP32 sērijas disku bremžu izmēri un tehniskie parametri

Dzinējsmodelis	h1	H		H1	H2	H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1	A2	A3	C1			C2	T1		T2
																					Aveids	Bveids			Aveids	Bveids	Aveids	Bveids
Ed3000-80	280	845		890	625	405	90	320	180	180	27	24	25	35	390	430	105	295	295	240	335	360		105	268	240	240	268
Izmēri, kas saistīti ar bremžu diskiem								Tehniskie parametri
Bremžu diska diametrs d2	b1	S ¹⁾	d3		d4 ²⁾	e	p	Atbilstoši dzinēji								Bremžu diska diametrs											Visa mašīnas svars(kg)
								Dzinēja modelis			Jauda (W)	Nominālā strāva(A)		Svars(kg)		450	500	560	630	710	800		900		1000	1100
450	30	0.7~1.1	350		190	175	95									Maksimālais bremzēšanas moments μ=0.4³⁾
500	30		400		240	200	120	Ed3000-80			900	2.21		42				10800	2500	14400	16500		8900		21200		236
560	30		460		300	230	150	Piezīme s=Viena-sānu bremžu loka pazemināšanas distance. d4= Maksimālais pieļaujamais sakabes ārējais diametrs. Berzes koeficients ir atbilstošā berzes materiāla vidējā vērtība.
630	30		530		370	265	185
710	30		610		450	305	225
800	30		700		540	350	270
900	30		800		640	400	320
1000	30		900		740	450	370
1100	30		1000		840!	500	420

YP41 sērijas elektro{1}}hidrauliskās disku bremzes

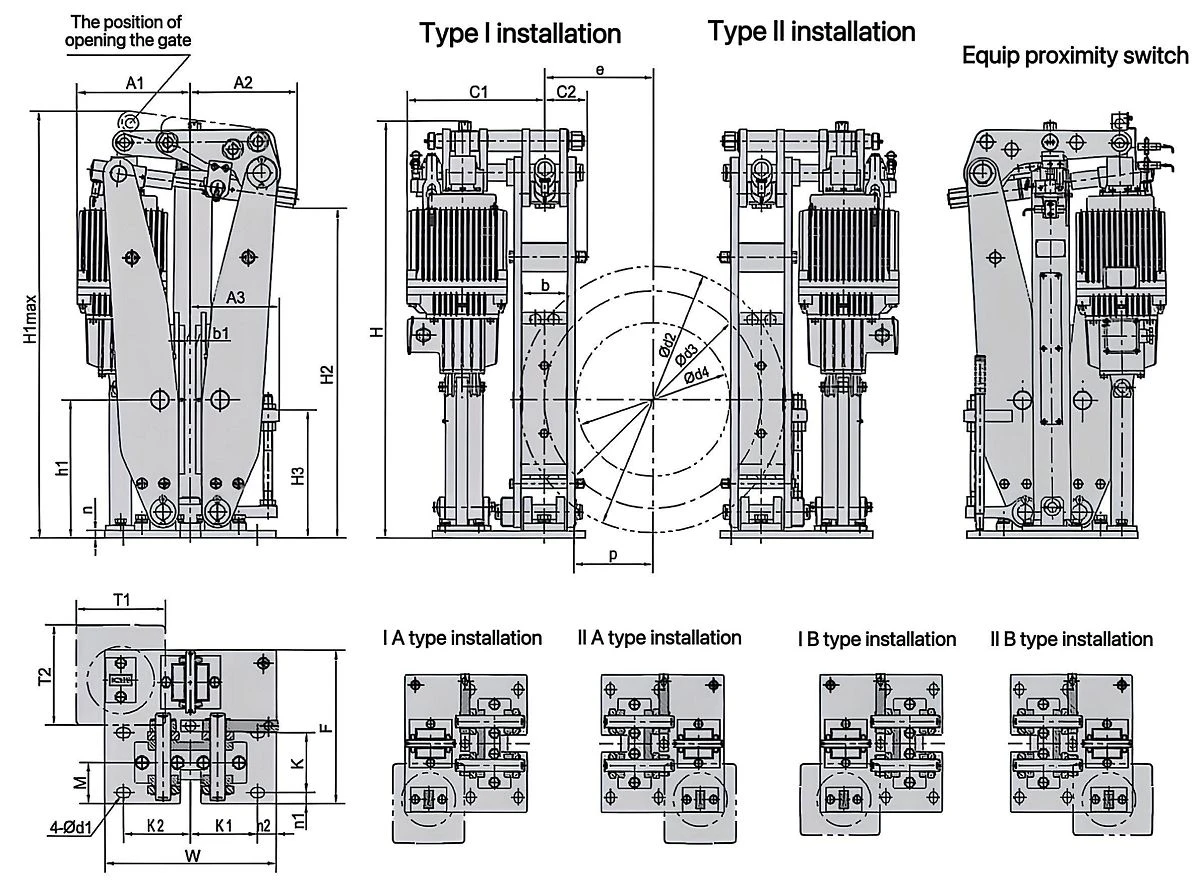

YP41 sērijas kopējie un uzstādīšanas izmēri

YP41 sērijas disku bremžu izmēri un tehniskaisniskie parametri

Dzinējsmodelis	h1	H	H1	H2		H3	b	k	k1	k2	d1	n	n1	n2	F	W	M	A1		A2		A3	C1		C2	T1		T2
																		Aveids	Bveids				Aveids	Bveids		Aveids	Bveids	Aveids	Bveids
Ed4500-80	370	1105	1140	850		375	120	160	180	180	27	28	40	50	465	460	120	375	330	310		265	410	445	126	325	290	290	325
Izmēri, kas saistīti ar bremžu diskiem								Tehniskie parametri
Bremžu diska diametrs d2	b1	S ¹⁾		d3	d4 ²⁾	e	p	Atbilstoši dzinēji									Bremžu diska diametrs											Visa mašīnas svars(kg)
								Dzinēja modelis			Jauda (W)		Nominālā strāva(A)		Svars(kg)		630		710		800		900		1000	1250
630	30	0.7~1.3		500	295	250	170										Maksimālais bremzēšanas moments μ=0.4³⁾
710	30			580	375	290	210	Ed4500-80			1100		2.8		45		15000		17400		20000		23000		26000	33600		410
800	30			670	465	335	255
900	30			770	565	385	305
1000	30			870	665	435	355
1250	30			1120	915	560	480
Piezīme s=Viena-sānu bremžu loka pazemināšanas distance. d4= Maksimālais pieļaujamais sakabes ārējais diametrs. Berzes koeficients ir atbilstošā berzes materiāla vidējā vērtība.

Kāpēc globālās iepirkumu komandas uzticas mūsu bremžu sistēmām

Stingra kvalitātes kontrole:100% rūpnīcas dinamiskās slodzes pārbaude un reakcijas-laika validācija pirms eksportēšanas iepakojuma.

OEM un projekta pielāgošana:Mūsu inženieru komanda nodrošina tiešu nomaiņu{0}}esošajām Eiropas vai Amerikas bremžu sistēmām.

Eksporta loģistikas ekspertīze:Kuģojošs, pastiprināts koka korpusa iepakojums ar pilnu dokumentāciju (atbilstības sertifikāts, testu ziņojumi un uzstādīšanas rokasgrāmatas angļu valodā).

Sertifikācija un kvalitātes nodrošināšana

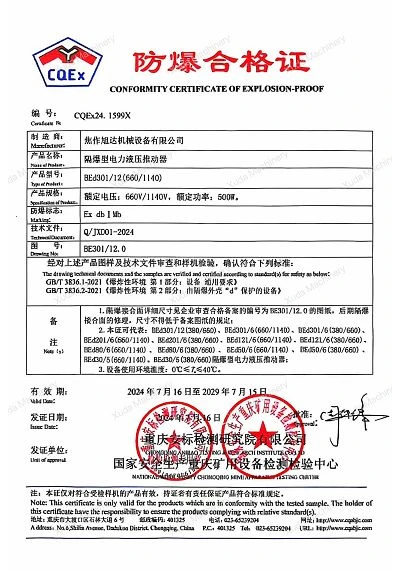

Mūsu produkti atbilst ISO 9001:2015, ir rūpnīcā{2}}pārbaudīti, piedāvā IECEx/ATEX sprādziendrošas-iespējas, atbilst kalnrūpniecības drošības standartiem un tiek ražoti licencētās-smagās rūpniecības iekārtās.

FAQ

J: Vai jūsu YP sērijas disku bremzes var tieši aizstāt Eiropas vai Amerikas zīmolu bremzes?

A: Jā. Sniedzot mums jūsu esošo bremžu stiprinājuma izmērus, diska diametru un nepieciešamo bremzēšanas griezes momentu, mēs varam mainīt mūsu YP sērijas nospiedumu un viduslīnijas augstumus, lai tie vienmērīgi atbilstu tādiem zīmoliem kā Sime, Twiflex vai EMG, nodrošinot nulles strukturālās izmaiņas jūsu vietnē.

J. Kādiem starptautiskajiem drošības un sprādziendrošas{0}standartiem atbilst jūsu bremzes?

A: Mūsu ražotnei ir ISO 9001:2015 sertifikāts. Bīstamām vidēm, piemēram, pazemes raktuvēm vai ķīmiskajām rūpnīcām, mēs piedāvājam specializētus sprādziendrošus dzinējus un slēdžus, kam ir oficiālas sprādzienbīstamības-sertifikācijas un ieguves produktu drošības zīmes, nodrošinot pilnīgu atbilstību smagajiem-nozares drošības auditiem.

J. Kā mēs izvēlamies pus{0}}metāla vai pulvermetalurģijas bremžu klučus?

A: Izvēle ir atkarīga no termiskās slodzes un darbības cikla apstākļiem:
Daļēji{0}}metāla spilventiņi: piemēroti vispārējai rūpnieciskai celšanai, konveijeriem un stāvvietām ar līdzsvarotu nodilumu un stabilu berzes veiktspēju.
Pulvermetalurģijas paliktņi: piemēroti augstas{0}inerces bremzēšanai, biežām avārijas apstāšanās reizēm un augstas-temperatūras vidēm, piemēram, tērauda rūpnīcām un vēja turbīnām.

J: Kādas barošanas avota konfigurācijas ir pieejamas globālajiem rūpnieciskajiem tīkliem?

A. Lai nodrošinātu netraucētu integrāciju ar vietējo elektrotīklu vai resursdatora PLC sistēmu, mēs piedāvājam vairāku{0}}sprieguma elektro-hidrauliskos dzinējus. Lai gan 380V-415V/50Hz ir standarta, mēs regulāri piegādājam 220V, 440V, 460V un 690V gan 50Hz, gan 60Hz konfigurācijās.

J: Kāds ir starptautiskajiem pasūtījumiem tipiskais izpildes laiks un eksporta iepakojuma standarts?

A: Standarta modeļi parasti ir gatavi nosūtīšanai 15–20 dienu laikā, savukārt pielāgotas OEM modifikācijas prasa 30–45 dienas. Visas eksportētās kravas ir iepakotas lieljaudas-kuģošanai derīgos koka kastītēs ar iekšējo VCI pretrūsas iesaiņojumu, lai izturētu lielu-attālumu jūras tranzītu.
