Produkta pārskats
Mūsu rūpnieciskās elektriskās trumuļa bremzes ir atsperes{0}}ar elektriski atbrīvotas drošības bremzes, kas izstrādātas, lai nodrošinātu ātru-reakcijas palēninājumu un augstu-darba cikla noturēšanas griezes momentu standartizētiem darbnīcu celtņiem, materiālu vinčām un automatizētām loģistikas sistēmām.
Augstas-reakcijas elektromehāniskā inženierija
Optimizēta solenoīda plūsmas dinamika:Izmantojot zemu-zaudējumu silīcija tērauda laminējumu un precīzas-uztītas vara spoles, lai panāktu īpaši-ātru elektromagnētisko ierosmi, samazinot atbrīvošanas reakcijas laiku līdz 40 milisekundēm.
Elastīga vairāku{0}}slāņu organiskā matrica:Aprīkots ar augstākās kvalitātes formētām ne-azbesta organiskajām (NAO) oderēm, kas nodrošina īpaši gludu berzes koeficientu (0,40–0,46) un zemu trumuļa-nodiluma raksturlielumus standarta iekārtas darba temperatūrām.
Integrētā taisngrieža vadība:Pieejams ar īpašiem pār{0}}uzbudinājuma pārslēgšanas paneļiem, kas paaugstina sākotnējo atvēršanas spriegumu tūlītējai armatūras atdalīšanai, un pēc tam automātiski pazeminās līdz zemam-strāvas noturēšanas stāvoklim, lai novērstu spoles pārkaršanu.
Pastāvīgās-piespiedu saspiešanas pakotnes:Lieljaudas-griezes momenta atsperes tiek kalibrētas, izmantojot digitālos slodzes elementus, lai garantētu konsekventus, bez izbalēšanas{2}}bremzēšanas spēkus vairāk nekā 5 miljonos nepārtrauktu darbības ciklu.
Strukturālās integrācijas un montāžas pielaides
| Ražošanas sastāvdaļa | Kontroles metode un mehāniskā metrika |
| Solenoīda izpildmehānisms | Vakuuma -impregnēta izolācijas cepšana, lai sasniegtu garantēto minimālo izolācijas pretestību 50 megohmu apmērā. |
| Savienojuma ierāmēšana | Smagas-gabarīta tērauda konstrukciju plāksnes ar īpašu stingru ģeometriju, lai ierobežotu plecu novirzi slodzes laikā. |
| Apavu izlīdzināšanas tapas | Rūdīta leģēta tērauda tapas, kas darbojas ar zemu-apkopes nepieciešamību, iepriekš-ieeļļotām saķepinātās dzelzs buksēm. |
| Savstarpēji savienoti{0}}stieņi | Viena{0}}punkta vītnes regulēšanas fiksācijas uzgriežņi, lai nodrošinātu simetrisku apavu ievilkšanu bez vilkšanas. |
| Ārējā rāmja apdare | Liela-ātruma skrāpēšana, kam seko elektrostatiskais rūpnieciskais pulvera pārklājums, kas nodrošina izturīgu izturību pret skrāpējumiem. |
Tieša rūpnīcas kvalitātes mežizstrāde pirms nosūtīšanas
Katrs rūpnieciskais elektriskais mezgls tiek pakļauts aktīvai elektriskās un mehāniskās darbības raksturošanai mūsu automatizētajās kvalitātes iekārtās. Rūpnīcas pārbaudes ziņojumi (FTR) apstiprina šādus rādītājus:
Izolācijas sabrukšanas tests:Augsta-potenciāla sprieguma pārbaude, lai garantētu nulles zemējuma noplūdi lauka pārsprieguma apstākļos.
Milisekundes atbildes reģistrēšana:Osciloskopa precīza armatūras kustības laika izsekošana no sprieguma{0}}ieslēgšanas līdz absolūtai bremžu atlaišanai.
Griezes momenta iestatījuma pārbaude:Dinamiskā griezes momenta mērīšana, lai precīzi atbilstu klienta pirkuma pasūtījumā pieprasītajam bremzēšanas spēkam.
Viedie jauninājumi un konfigurācijas matrica
| Kategorija | Pieejamās inženierijas iespējas |
| Elektriskais interfeiss | Standarta maiņstrāvas spriegumi (220V, 380V, 415V, 460V) / Kompaktās līdzstrāvas konfigurācijas (24V, 110V, 180V, 220V). |
| Signālu integrācija | Mehāniski ierobežojošie mikro{0}slēdži vai induktīvie tuvuma sensori, lai bloķētu PLC signālus “Atbrīvota bremze”. |
| Berzes savienojums | Standarta klusas -gaitas organiskās uzlikas / augstas-berzes pus-metāla alternatīvas augstas-inerces lietojumiem. |
| Manuālās darbības | Noņemamas mehāniskās manuālās atbrīvošanas sviras mašīnas avārijas apkopei un līnijas pozicionēšanai. |
| Korpusa jauninājumi | IP54 standarta veikala aizsardzība / IP65 pilnībā slēgti laikapstākļiem izturīgi vāciņi spaiļu kārbām. |

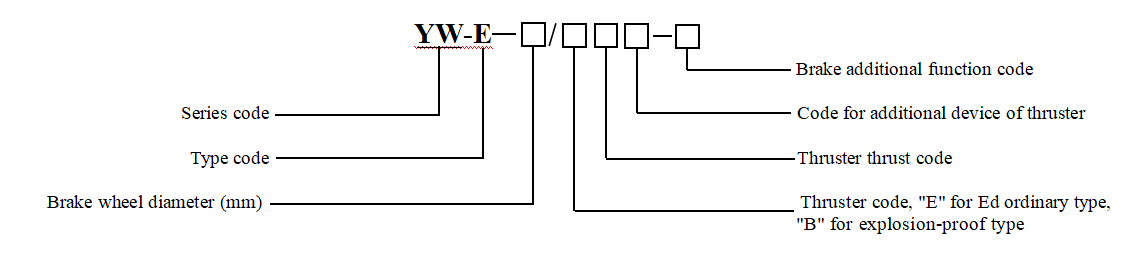

Modeļa apzīmējums

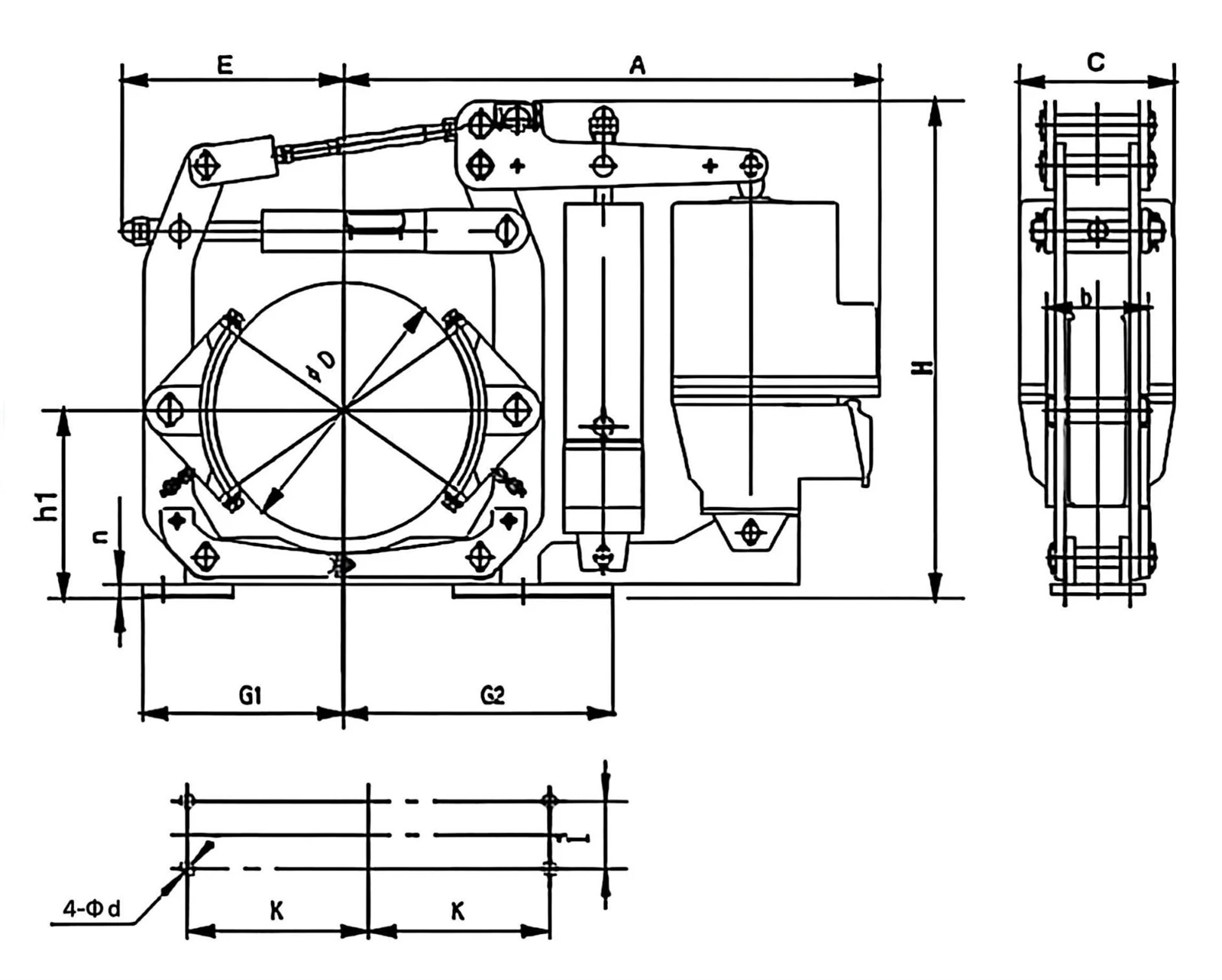

Galvenie tehniskie parametri un kopējie izmēri
| Modelis | Bremzēšanas griezes moments (Nm) | A | b | C | D | d | E | G1 | G2 | H | h1 | i | K | n | svaru(kg) | |||
| Bremze | Atbilstoši dzinēji | 1. solis Bremzēšana | 2. solis Bremzēšana | Kopējais bremzēšanas moments | ||||||||||||||
| YW-E200/E23 | Ed23/5 | 35-80 | 80-150 | 230 | 490 | 70 | 160 | 200 | 14 | 190 | 165 | 265 | 520 | 160 | 55 | 145 | 10 | 42 |
| YW-E200/E30 | Ed30/5 | 80-160 | 80-155 | 315 | 500 | 70 | 160 | 200 | 14 | 190 | 165 | 265 | 520 | 160 | 55 | 145 | 10 | 46 |
| YW-E200/E50 | Ed50/6 | 120-250 | 120-250 | 500 | 535 | 70 | 190 | 200 | 14 | 190 | 165 | 265 | 560 | 160 | 55 | 145 | 10 | 56 |
| YW-E250/E50 | Ed50/6 | 160-315 | 160-315 | 630 | 580 | 90 | 190 | 250 | 18 | 225 | 200 | 300 | 590 | 190 | 65 | 180 | 12 | 90 |
| YW-E315/E50 | Ed50/6 | 200-400 | 200-400 | 800 | 655 | 110 | 190 | 315 | 18 | 270 | 245 | 330 | 620 | 230 | 80 | 220 | 12 | 123 |
| YW-E315/E80 | Ed80/6 | 315-630 | 315-630 | 1260 | 655 | 110 | 190 | 315 | 18 | 270 | 245 | 330 | 620 | 230 | 80 | 220 | 12 | 126 |
| YW-E 400/E80 | Ed80/6 | 315-630 | 315-630 | 1260 | 740 | 140 | 190 | 400 | 22 | 318 | 310 | 420 | 720 | 280 | 100 | 270 | 14 | 150 |
Uzturēšana un ekspluatācijas ilgmūžība
Gaisa spraugas pārbaude:Katru mēnesi pārbaudiet armatūras gaisa spraugu; izmantojiet viena{0}}punkta regulēšanas uzgriezni, lai saglabātu atstarpi nominālajā 1,2 mm specifikācijā, kad oderējums nodilst.
Spoles termināla audits:Rūpnīcas apkopes apturēšanas laikā pārbaudiet elektrisko savienojumu spailes, lai nodrošinātu, ka mašīnas vibrācijas dēļ nav vaļīgu vadu.
Berzes putekļu pārvaldība:Lai saglabātu tīru mehānisko kustību, periodiski noslaukiet vai noslaukiet uzkrātos oderes nodiluma putekļus no korpusa apakšējās pamatnes.
